溫度無紙記錄儀的特點與原理

日期: 2022-03-30 09:54:47.0 作者: 拓普瑞瀏覽次數: 7771

瀏覽次數: 7771

無紙記錄儀中的溫度無紙記錄儀是近年來快速發展起來的一種新型記錄儀表。溫度無紙記錄儀以微處理器為核心，采用全電子化設計，直接將記錄信號轉化成數字信號送至隨機存儲器加以保存，采用大屏幕液晶顯示屏(LCD)成用VGA監視器顯示和記錄被測量參數，克服了傳統有紙記錄儀卡紙、卡筆、斷線等故障.免去了現場換紙、換筆、添墨等大量日常維護工作，提高了記錄儀的可靠性，并節省了耗材費用，達到了高精度、高可靠性和全微機化操作，維護量趨于零。溫度無紙記錄儀是現有機械式記錄儀不可多得的更新?lián)Q代產品，是化工、石油、冶金、制藥等行業不可缺少的顯示儀表之一。

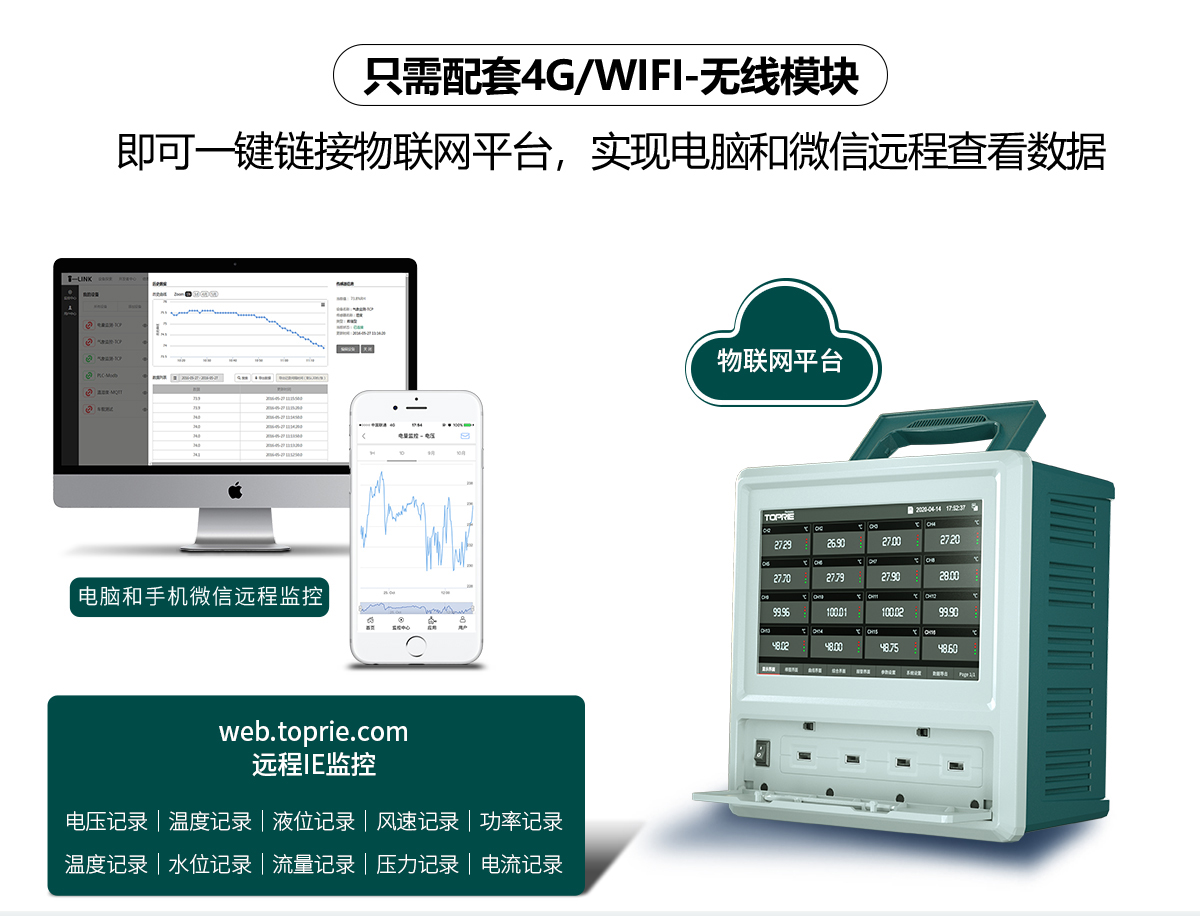

溫度無紙記錄儀

溫度無紙記錄儀的特點

無紙、無墨、無一切機械轉動部件，無需日常維護，精度高，可靠性高.，通用性好，功能強。

信號種類多，可以與熱電偶、熱電阻以及能產生標準直流電流、電壓信號的多種變送器配合使用。

對輸入信號可以組態或編程。并能實現溫壓補償、流量積算和PID控制，帶有報警功能。

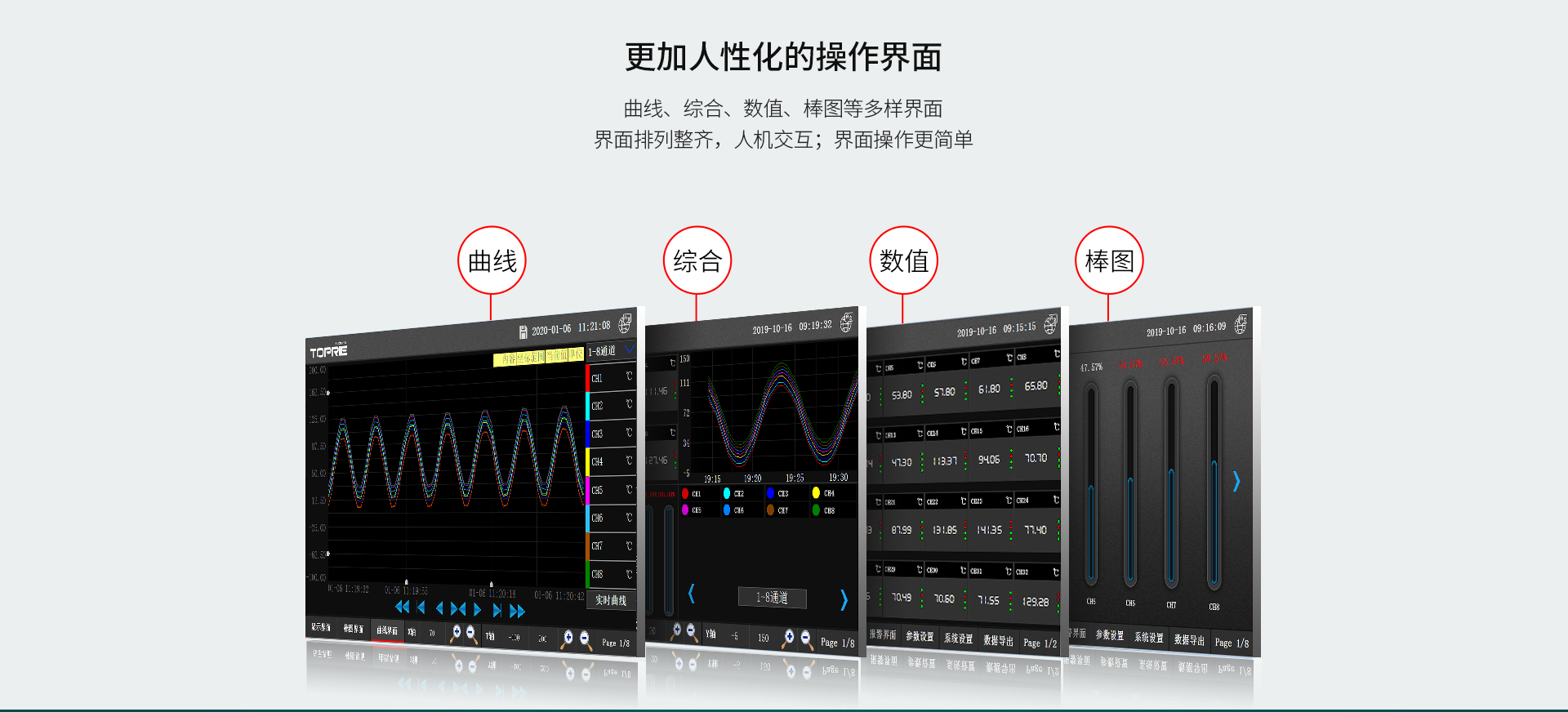

可顯示趨勢曲線、數據、報表、實時捧圖等，并可實現單通道/多通道曲線及棒圖、數字等的選擇顯示和循環顯示。

有大容量的芯片可存放側量數據，并可用半導體存儲器或軟盤轉存。

存放的數據可以通過人機界面進行各種處理和分析，也可在PC機上用專用軟件進行分析處理，可靠性高，使用方便.符合現代信息化耍求。

還可以配置打印控制器和通訊控制器。

溫度無紙記錄儀

溫度無紙記錄儀工作原理

溫度無紙記錄儀主要由工業專用徽處理器、A/D轉換器、只讀存儲器ROM,隨機存貯器RAM,顯示控制器、液晶顯示器、鍵盤控制器、報普電路、時鐘電路等部分組成。

溫度無紙記錄儀以單片微處理器為核心。對各種數據進行采集和處理，被記錄數據可送至隨機存貯器RAM上存貯，或送至液晶顯示屏上顯示，也可根據需要，隨時放大或縮小，以方便操作人員觀察所記錄信號的狀態；同時，被記錄信號可與設定的上、下限信號比較，一旦超出最大限制范圍則發出報警信號。

A/D轉換器將來自被記錄信號的模擬f轉換為數字量以便CPU進行運算處理。

只讀存儲器ROM用來固化程序，接通電源后，ROM的程序軟件讓CPU開始工作。

隨機存貯器RAM用來存貯經CPU處理后的歷史數據。根據采樣時間的不同，可保存幾天到幾十年的數據。帶有備用電源。以保證所有記錄數據和組態信號不會因掉電而丟失。

溫度無紙記錄儀

CPU內的數據經顯示控制器顯示在液晶顯示屏上，一般可顯示320*240點陣。操作人員通過操作按鍵進行各種設定，信號經鍵盤控制器送至CPU，使得CPU按照操作人員的要求工作。當被記錄的數據越限時，CPU及時發出信號給報警電路，產生報警輸出。時鐘電路的作用是產生記錄儀所需的記錄時間間隔、時標或日期等，送給CPU。
